本文介绍桑基图操作步骤及案例。
简介
桑基图 (Sankey Diagram)，是一种特定类型的流图，用于描述一组值到另一组值的流向。适合网络流量等场景，通常包含3组值source、target以及value。source和target描述了节点的关系，而value描述了该source和target之间边的关系。
基本构成如下：
- 节点
- 边
桑基图具有以下特点：
- 初始流量和结束流量相同，所有主边宽度的总和与所有分出去的分边宽度总体和近似值，保持流量的平衡。
- 两列之间边的宽度代表了特定状态下的流量大小，不同的边代表了不同的流量分流情况，它的宽度成比例地显示此边占有的流量。
- 节点不同的宽度代表了特定状态下的流量大小。
例如以下数据可以用桑基图表示。
| source | target | value |
|---|---|---|
| node1 | node2 | 14 |
| node1 | node3 | 12 |
| node3 | node4 | 5 |
| … | .. | … |

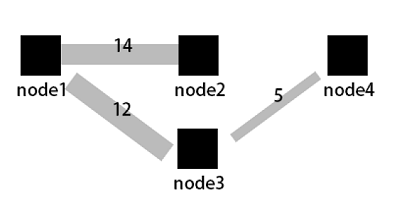

使用如下桑基图描述上述数据的关系。
操作步骤

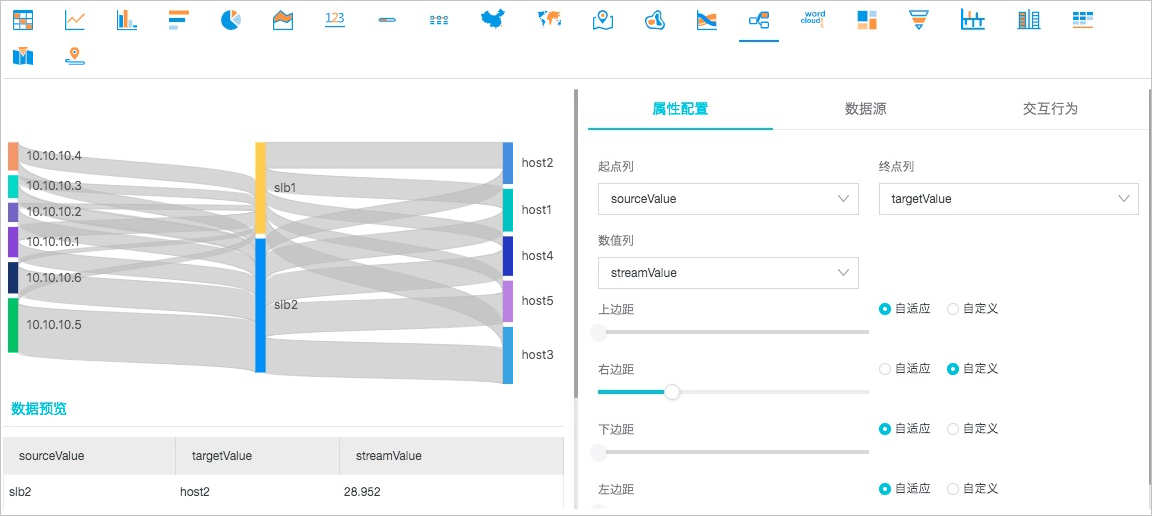

普通桑基图示例
如果日志字段包含了source 、target和value，即每条日志本身就是节点和边的关系，可以通过嵌套子查询获取到steamValue的总和。
* | select sourceValue, targetValue, sum(streamValue) as streamValue from (select sourceValue, targetValue,
streamValue, __time__ from log group by sourceValue, targetValue, streamValue, __time__ order by __time__ desc) group by sourceValue,
targetValue

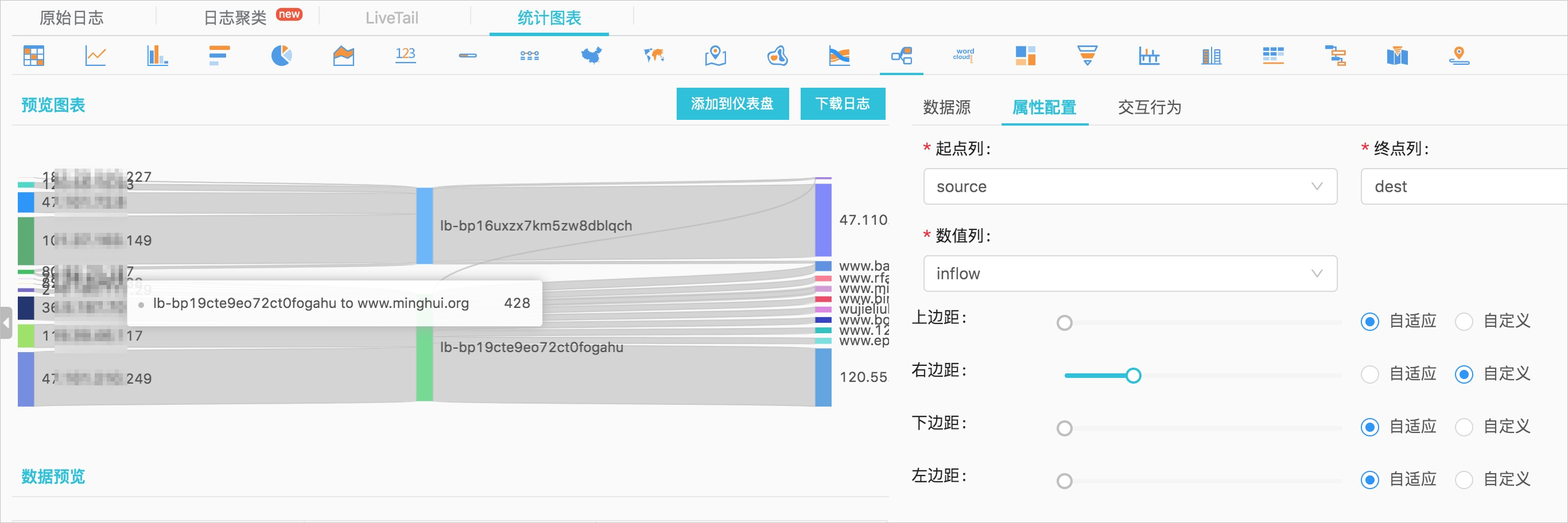

负载均衡7层访问日志场景
日志服务支持使用前须知，可以直接通过访问日志绘制桑基图。
* | select COALESCE(client_ip, slbid, host) as source, COALESCE(host, slbid, client_ip) as dest, sum(request_length) as inflow group by grouping sets( (client_ip, slbid), (slbid, host))
