前提条件

在开始执行操作之前，请确认您已经完成以下准备工作：

• 已为DLC服务关联角色授权，具体操作请参见云产品依赖与授权：DLC。

• 已为当前工作空间关联了DLC计算资源，具体操作请参见管理工作空间。

使用限制

• 当前每个阿里云账号（主账号）仅支持创建5个TensorBoard实例，如果您需要创建更多实例，请删除不需要的历史实例，具体操作请参见管理TensorBoard实例。

• 支持使用TensorBoard查看分析报告的组件列表如下：

  • TensorFlow（CPU）

  • TensorFlow（GPU）

  • （旧）图像分类训练

  • 图像分类训练（torch）

  • （旧）图像检测训练

操作步骤

1. 登录PAI控制台，并进入Designer中已创建的工作流页面。

   以创建图像目标检测为例，创建及进入工作流页面的操作详情请参见创建及进入工作流页面。

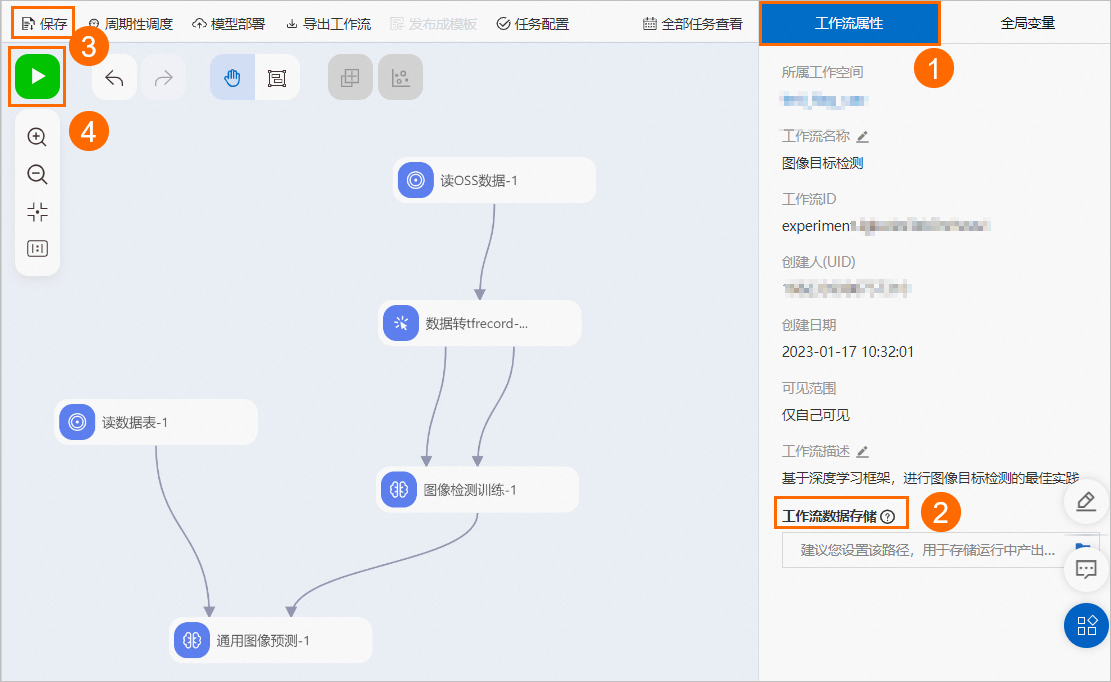

2. 在工作流页面，按照下图操作指引，配置工作流数据存储参数，并运行工作流。

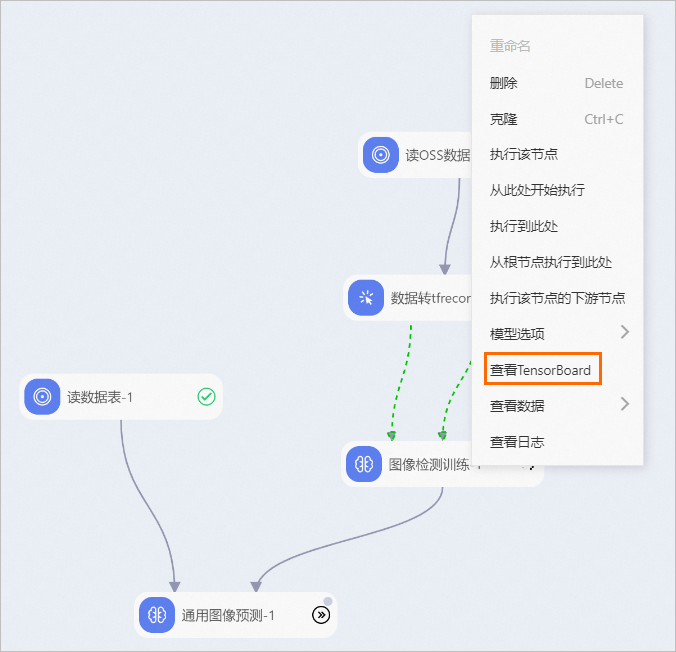

3. 当图像检测训练组件在运行中或运行完成后，右键单击该组件，在快捷菜单，单击查看TensorBoard。



4. 在查看TensorBoard对话框，确认TensorBoard Summary目录内容后，单击启动TensorBoard。

   说明

   当工作流数据存储参数有变更时，您需要右键单击该组件，在快捷菜单，单击执行该节点，来重新执行该组件。并在查看TensorBoard对话框，单击启动Tensorboard，即根据新配置的路径重新启动一个新的TensorBoard。

   重启TensorBoard前会先删除当前运行中的TensorBoard实例。

   说明

   对于PAI的预置算法组件，比如图像检测训练组件，通过TensorBoard渲染的路径是由算法逻辑决定的，系统可以在启动TensorBoard时自动获取工作流属性页签配置的工作流数据存储路径。

   您需要等待大约5~10分钟，TensorBoard实例会创建成功。您可以在TensorBoard页面，查看已创建的实例，具体操作请参见管理TensorBoard实例。

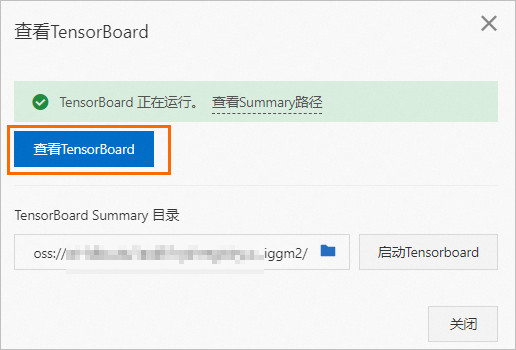

5. 在查看TensorBoard对话框，单击查看TensorBoard。

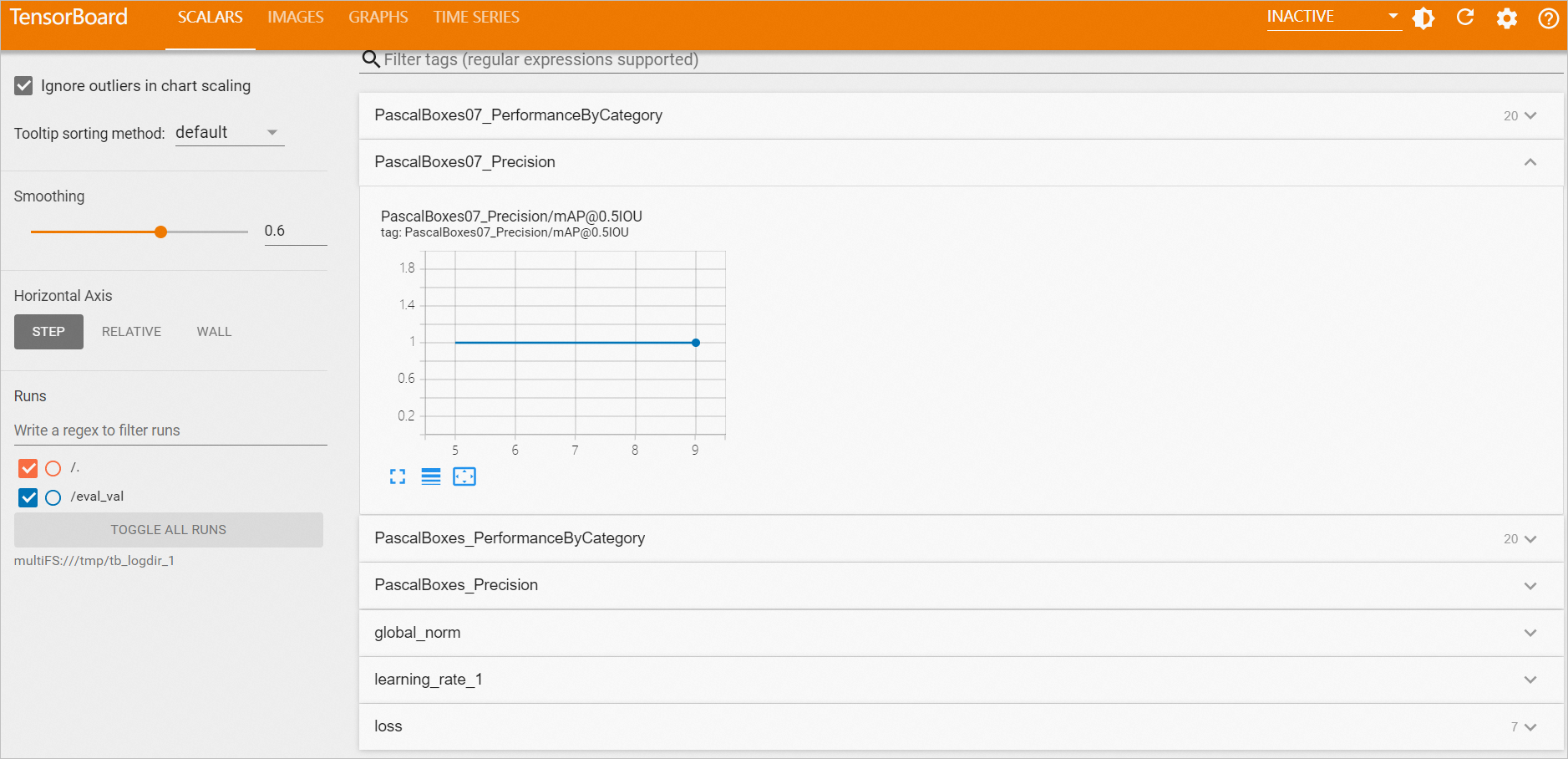

   系统会自动跳转到TensorBoard页面，您可以在该页面查看分析报告。

管理TensorBoard实例

• 查看TensorBoard实例。

  1. 登录PAI控制台。

  2. 在左侧导航栏单击工作空间列表，在工作空间列表页面中单击待操作的工作空间名称，进入对应工作空间内。

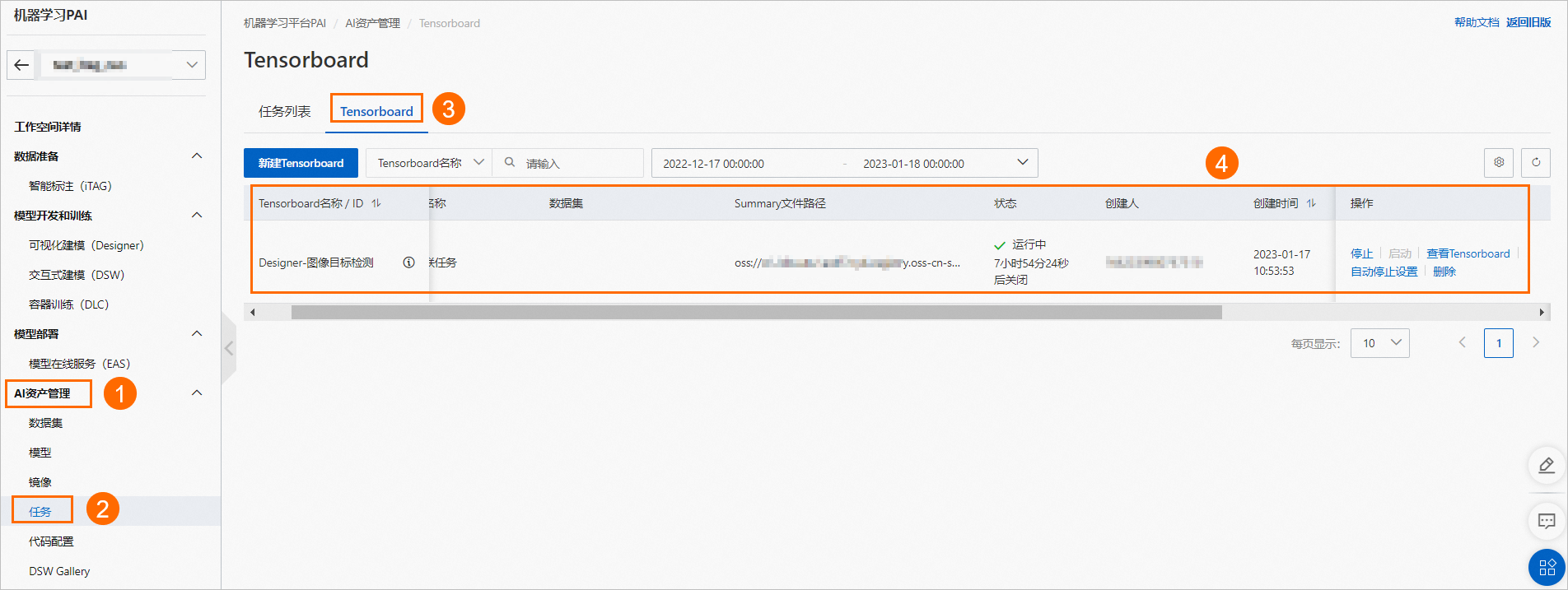

  3. 按照下图操作指引，查看已创建的TensorBoard实例。

• 设置TensorBoard实例自动停止。

  1. 在TensorBoard页签，单击目标实例操作列下的自动停止设置。

  2. 在自动停止设置对话框，设置自动停止时间。
