您可以通过下述方式为 VPC-CNI 模式的 Pod 直接绑定弹性公网 IP（EIP）。

前提条件和限制

IPAMD 使用的角色策略被授权了 EIP 相关的接口权限。目前 VPC-CNI 独占网卡非固定 IP 模式暂不支持 EIP 功能（v3.3.9及之后版本可支持）。当前集群删除时暂不支持回收该集群自动创建的 EIP。

IPAMD 组件角色添加 EIP 接口访问权限

1. 登录 访问管理控制台，选择左侧的角色。2. 在访问管理控制台 > 角色中搜索 IPAMD 组件的相关角色 IPAMDofTKE_QCSRole，单击角色名称进入角色详情页面。3. 在权限设置中，单击关联策略。4. 在弹出的关联策略窗口中，在搜索框中搜索 QcloudAccessForIPAMDRoleInQcloudAllocateEIP, 然后勾选已创建的预设策略 QcloudAccessForIPAMDRoleInQcloudAllocateEIP。单击确定，完成为 IPAMD 组件角色添加 EIP 接口访问权限操作。该策略包含了 IPAMD 组件操作弹性公网 IP 所需的所有权限。

自动新建 EIP

如需自动关联 EIP，可参考以下 Yaml 示例：

apiVersion: apps/v1kind: StatefulSetmetadata:  labels:    k8s-app: busybox  name: busybox  namespace: defaultspec:  replicas: 1  selector:    matchLabels:      k8s-app: busybox      qcloud-app: busybox  serviceName: ""  template:    metadata:      annotations:        tke.cloud.tencent.com/networks: "tke-route-eni"        tke.cloud.tencent.com/eip-attributes: '{"Bandwidth":"100","ISP":"BGP"}'        tke.cloud.tencent.com/eip-claim-delete-policy: "Never"      creationTimestamp: null      labels:        k8s-app: busybox        qcloud-app: busybox    spec:      containers:      - args:        - "10000000000"        command:        - sleep        image: busybox        imagePullPolicy: Always        name: busybox        resources:          limits:            tke.cloud.tencent.com/eni-ip: "1"            tke.cloud.tencent.com/eip: "1"          requests:            tke.cloud.tencent.com/eni-ip: "1"            tke.cloud.tencent.com/eip: "1"

spec.template.annotations：tke.cloud.tencent.com/eip-attributes: '{"Bandwidth":"100","ISP":"BGP"}'表明该 Workload 的 Pod 需要自动关联 EIP，且 EIP 的带宽是 100 Mbps，线路类型是 BGP。spec.template.annotations：tke.cloud.tencent.com/eip-claim-delete-policy: "Never"表明 Workload 的 Pod 的 EIP 也需要固定，Pod 销毁后不能变更。若不需要固定，则不添加该注解。对于需要关联 EIP 的 Pod，您需要在spec.template.spec.containers.0.resources中添加 requests 和 limits 限制，即 tke.cloud.tencent.com/eip，以确保调度器将 Pod 调度到仍有可用 EIP 资源的节点上。

关键配置说明

各节点可绑定的 EIP 资源受到相关配额限制和云服务器的绑定数量限制，详情可参见 EIP使用限制。
各节点可绑定的最大 EIP 数量为云服务器绑定数量 – 1。tke.cloud.tencent.com/eip-attributes: '{"Bandwidth":"100","ISP":"BGP"}'：当前只支持配置带宽和线路类型两个参数。ISP参数可配置为 BGP、CMCC、CTCC、CUCC，分别对应普通线路 BGP IP、静态单线 IP（网络运营商中国移动、中国电信、中国联通）。若不填写，则默认值为 100Mbps 和 BGP。当前自动申请的 EIP 绑定后不收取 IP 资源费用，访问公网网络默认计费方式为流量按小时后付费，详情见 EIP 计费概述。

指定 EIP

如需自动关联指定 EIP，可参考以下 Yaml 示例：

apiVersion: apps/v1kind: StatefulSetmetadata:  labels:    k8s-app: busybox  name: busybox  namespace: defaultspec:  replicas: 1  selector:    matchLabels:      k8s-app: busybox      qcloud-app: busybox  serviceName: ""  template:    metadata:      annotations:        tke.cloud.tencent.com/networks: "tke-route-eni"        tke.cloud.tencent.com/eip-id-list: "eip-xxx1,eip-xxx2"      creationTimestamp: null      labels:        k8s-app: busybox        qcloud-app: busybox    spec:      containers:      - args:        - "10000000000"        command:        - sleep        image: busybox        imagePullPolicy: Always        name: busybox        resources:          limits:            tke.cloud.tencent.com/eni-ip: "1"            tke.cloud.tencent.com/eip: "1"          requests:            tke.cloud.tencent.com/eni-ip: "1"            tke.cloud.tencent.com/eip: "1"

tke.cloud.tencent.com/eip-id-list: "eip-xxx1,eip-xxx2"表明该 Workload 的 Pod 需要自动关联指定 EIP，且第一个副本使用 eipID 为 eip-xxx1的 EIP，第二个副本使用 eipID 为 eip-xxx2的 EIP。当前解析指定策略：Pod 按照其名字末尾的编号依次选用注解中的 EIP，若名字末尾无编号（如 deployment 类型），则随机选用，冲突时只能有一个 Pod 关联成功。建议无编号的 Pod 只指定单个 EIP。对于需要关联 EIP 的 Pod，您需要在spec.template.spec.containers.0.resources中添加 requests 和 limits 限制，即tke.cloud.tencent.com/eip，以确保调度器将 Pod 调度到仍有可用 EIP 资源的节点上。

确保主动外访网络流量走 EIP

当前集群内默认部署了 ip-masq-agent 组件，该组件默认会对集群内 Pod 的主动外访流量以所在节点的地址做 SNAT。此外，如果 VPC 内配置了 NAT 网关，则其对 Pod 的主动外访流量也有影响。因此，如需让 Pod 的主动外访流量走其关联的 EIP，则需修改相关配置和路由策略以达到效果。

去除集群内 SNAT

需修改集群内的 SNAT 规则来让关联 EIP 的 Pod 的主动外访流量不被做 SNAT：

kubectl -n kube-system edit cm ip-masq-agent-config

在data.config字段中加入键为NonMasqueradeSrcCIDRs的新字段，值为已关联 EIP 的 Pod 的内网 IP 网段列表，如 IP 为172.16.0.2，则要填写172.16.0.2/32。注意：NonMasqueradeSrcCIDRs 字段对 ip-masq-agent 版本有要求，v2.6.2版本以上才支持相应参数配置；如果环境不满足，请升级 ip-masq-agent 的版本。代码示例如下：

apiVersion: v1data:  config: '{"NonMasqueradeCIDRs":["172.16.0.0/16","10.67.0.0/16"],"NonMasqueradeSrcCIDRs":["172.16.0.2/32"],"MasqLinkLocal":true,"ResyncInterval":"1m0s","MasqLinkLocalIPv6":false}'kind: ConfigMapmetadata:  name: ip-masq-agent-config  namespace: kube-system

填写后保存退出即生效，该配置会在一分钟内同步热更新。该字段的作用是网段内的 Pod 主动外访流量不再做节点地址的 SNAT，如果填写较大的网段，则网段内的 Pod 也会不再做 SNAT，请慎重填写。

调整 NAT 网关和 EIP 的优先级

如果集群所在 VPC 内配置了 NAT 网关，请参考文档 调整 NAT 网关和 EIP 的优先级 确保配置正确（查询路由表时要查询 Pod 所在子网关联的路由表），否则 Pod 的主动外访流量可能优先走 NAT 网关，而非 EIP。

EIP 的保留和回收

Pod 启用自动关联 EIP 特性后，网络组件会为该 Pod 在同 namespace 下创建同名的 CRD 对象 EIPClaim。该对象描述 Pod 对 EIP 的需求。对于非固定 EIP 的 Pod，其 Pod 销毁后 EIPClaim 也会被销毁，Pod 关联的 EIP 随之销毁回收。而对于固定 EIP 的 Pod，其 Pod 销毁后 EIPClaim 仍然保留，EIP 也因此保留。同名的 Pod 启动后会使用同名的 EIPClaim 关联的 EIP，从而实现 EIP 保留。下面介绍三种回收 EIP 的方法：过期回收、手动回收及级联回收。

过期回收

新建集群存量集群在 创建集群 页面，容器网络插件选择 VPC-CNI 模式并且勾选开启支持固定 Pod IP 支持，如下图所示：

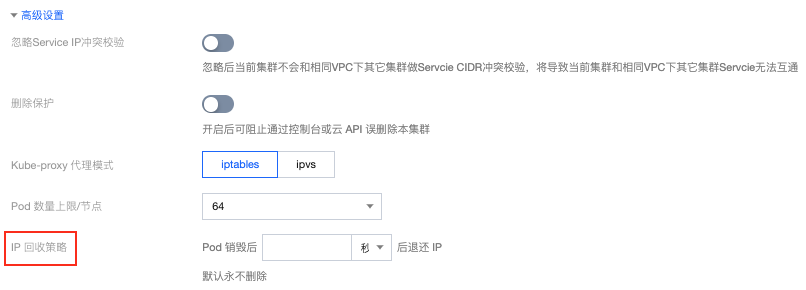

在高级设置中设置 IP 回收策略，可以设置 Pod 销毁后多少秒回收保留的固定 IP。如下图所示：


对于存量集群，也可支持变更：

tke-eni-ipamd 组件版本 >= v3.5.0

1. 登录 容器服务控制台，单击左侧导航栏中集群。2. 在“集群管理”页面，选择需设置过期时间的集群 ID，进入集群详情页。3. 在集群详情页面，选择左侧组件管理。4. 在组件管理页面中，找到eniipamd组件，选择更新配置。

5. 在更新配置页面，填写固定IP回收策略里的过期时间，并点击完成。



tke-eni-ipamd 组件版本 < v3.5.0 或组件管理中无 eniipamd 组件

修改现存的 tke-eni-ipamd deployment：kubectl edit deploy tke-eni-ipamd -n kube-system。执行以下命令，在 spec.template.spec.containers[0].args 中加入/修改启动参数。

- --claim-expired-duration=1h # 可填写不小于 5m 的任意值

手动回收

对于急需回收的 EIP，找到对应的 Pod 的名称空间和名称，执行以下命令通过手动回收：注意需保证回收的 EIP 对应的 Pod 已经销毁，否则会再次触发关联绑定 EIP。

kubectl delete eipc  -n

级联回收

目前的固定 EIP 与 Pod 强绑定，而与具体的 Workload 无关（例如 deployment、statefulset 等）。Pod 销毁后，固定 EIP 不确定何时回收。TKE 现已实现删除 Pod 所属的 Workload 后即刻删除固定 EIP。要求 IPAMD 组件版本在 v3.3.9+（可通过镜像 tag 查看）。以下步骤介绍如何开启级联回收：

tke-eni-ipamd 组件版本 >= v3.5.0

1. 登录 容器服务控制台，单击左侧导航栏中集群。2. 在“集群管理”页面，选择需开启级联回收的集群 ID，进入集群详情页。3. 在集群详情页面，选择左侧组件管理。4. 在组件管理页面中，找到eniipamd组件，选择更新配置。

5. 在更新配置页面，勾选级联回收，并点击完成。



tke-eni-ipamd 组件版本 < v3.5.0 或组件管理中无 eniipamd 组件

1. 修改现存的 tke-eni-ipamd deployment：kubectl edit deploy tke-eni-ipamd -n kube-system。2. 执行以下命令，在 spec.template.spec.containers[0].args 中加入启动参数：

- --enable-ownerref

修改后，ipamd 会自动重启并生效。生效后，增量 Workload 可实现级联删除固定 EIP，存量 Workload 暂不能支持。

配置 EIP 公网地址到 Pod 内的网卡上

可利用 downwardAPI 和 Volumes 映射 Pod 绑定的 EIP 地址到 Pod 内的网卡上，从而在 Pod 内获取 EIP 公网地址，可参考如下 Yaml 进行配置：

apiVersion: v1kind: Podmetadata:  annotations:    tke.cloud.tencent.com/eip-attributes: ''  labels:    app: busybox-eip  name: busybox-eipspec:  initContainers:  - name: get-eip    image: busybox    imagePullPolicy: IfNotPresent    command: ["sh", "-c"]    args:    - while true; do        if [[ -e /etc/podinfo/eip ]]; then            ip=$(cat /etc/podinfo/eip);            echo "$ip\n";            if [ $ip ];then                echo "found eip ${ip}, set it to eth0";                ip addr add $ip dev eth0;                break;            else                echo "wait eip associated";            fi;        else            echo "eip file not found";        fi;        sleep 1;      done;    securityContext:      privileged: true    volumeMounts:    - mountPath: /etc/podinfo      name: podinfo  containers:  - command: ["sleep", "2300000"]    image: busybox    imagePullPolicy: IfNotPresent    name: busybox    resources:      requests:        tke.cloud.tencent.com/eip: "1"      limits:        tke.cloud.tencent.com/eip: "1"  volumes:     - name: podinfo       downwardAPI:         items:           - path: "eip"             fieldRef:               fieldPath: metadata.annotations['tke.cloud.tencent.com/eip-public-ip']

pod 绑定 EIP 成功后，公网地址会写到 pod 注解tke.cloud.tencent.com/eip-public-ip中，通过 downwardAPI 和 volumes 可挂载到 pod 内。初始化容器 initContainer 执行脚本代码，轮询 EIP 公网地址文件直到文件存在，并将地址配置到 eth0 网卡上。
